PC schematic Stjerne - Trekant (Y/D) start hovedstrømsskema





Indtast dine søgetermer Indsend søgeformular









Her fra PC schematic om Stjerne - Trekant (Y/D) start motors hovedstrømsskema

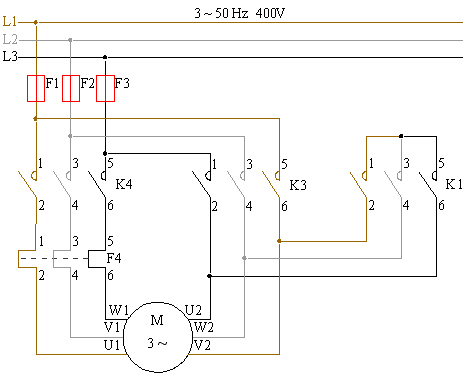

El diagrammet til stjerne - trekant (Y/D) start motors hovedstrømsskema, som viser hvor der skal sidde hovedrelæ K (kontakt), relækontakt NO (hjælperelæ), relækontakt NC (hjælperelæ) og overstrøms beskyttelse med bimetal NC (termoræle) i stjerne - trekant (Y/D) start hovedstrømsskema!
